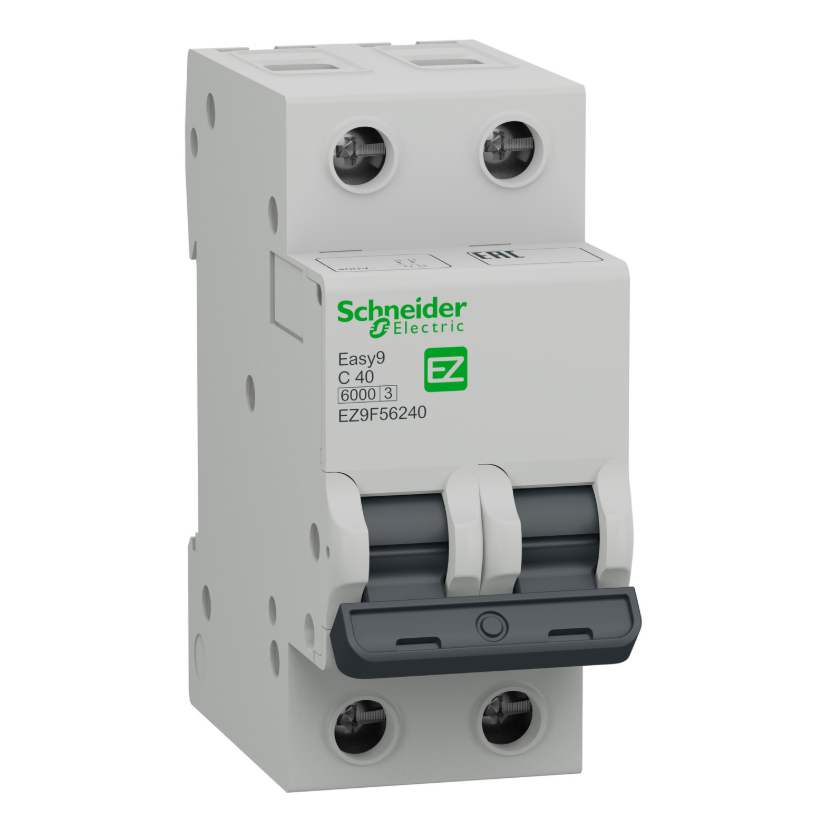

2P Disyuntor Termico SCHNEIDER 6 kA(16~63A), EZ9F56

Corriente nominal (In): 63, 40, 25, 32, 20, 16 A. (*)
Número de polos: 2P (2 polos protegidos).
Código de curva: C (disparo magnético 5…10 × In).
Tensión asignada de empleo (Ue): 220 V AC / 400 V AC, 50/60 Hz.
Poder de corte (Icn): 10 kA a 220–230 V AC; Ics en servicio 6 kA a 400 V AC (100 % de Icn según IEC 60898‑1).
Tecnología de disparo: Térmico‑magnético.
Ciclos de vida eléctrica: ~4.000 ciclos; ciclos mecánicos: ~10.000 (tecnología Fast Closing y durabilidad según familia Easy9).

(*): Consulte con el asesor técnico-comercial de VOLTRONIC para confirmar el amperaje requerido previo a la compra.

Consejos de instalación y selección

Asegurar la coordinación con el magnetotérmico general y la capacidad de la red según el poder de corte requerido.
Montaje en riel DIN con espacio y etiquetado apropiados
Normativa y aplicacionesCumple la norma IEC 60898‑1 y está diseñado para distribución eléctrica
- Uso de curva C: apropiada para cargas generales y circuitos con picos moderados (motores pequeños, luminarias con balastos electrónicos)
- Coordinación: verificar coordinación con el dispositivo general y el poder de corte de la instalación; si la red exige mayor Ics, seleccionar un modelo con mayor capacidad.
- Montaje: montaje en riel DIN, respetar par de apriete de bornes y ventilación del cuadro para evitar sobretemperatura.
Identificación y referencias
